上海吉邁閥門制造有限公司主要生產≦D371F蝸輪氟橡膠蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

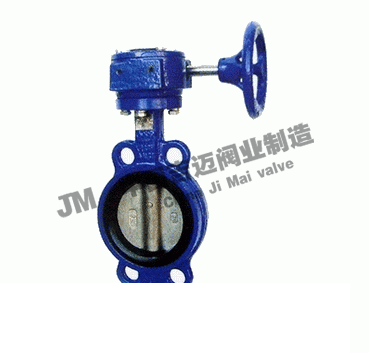

D371F蝸輪氟橡膠蝶閥產品概述：
我公司研制的蝸輪蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
蝸輪氟橡膠蝶閥特點:
1、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單，緊湊，90度回轉開啟迅速。
3、操作扭拒小，省力輕巧。
4、流量特征超于直線，調節性能好。
5、開啟試驗次數多達數萬次，壽命長。
6、達到完全密封，氣體式樣泄漏為零。
7、更換零件材料簡易，可適用多種介質。
蝸輪氟橡膠蝶閥主要技術參數：
|
公稱通經DN（mm)
|
50～1200
|
50～1200
|
|
公稱壓力PN（MPa)
|
0.6
|
1
|
1.6
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
|
適用溫度
|
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
蝸輪氟橡膠蝶閥主要零部件材料：
|
零件名稱
|
材料
|
|
閥體
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
閥軸
|
2Cr13
|
|
密封圈
|
丁腈耐油橡膠
|
|
填料
|
柔性石墨
|
蝸輪氟橡膠蝶閥執行標準：
|
制造標準
|
GB/T 122387-89
|
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T 13927-92
|
蝸輪氟橡膠蝶閥主要外形鏈接尺寸：
|
通徑DN
|
尺寸
|
|
L
|
LO
|
D
|
D1
|
DO
|
n-dO
|
H1
|
H2
|
E
|
F
|
|
mm
|
inch
|
PN10
|
PN16
|
PN10
|
PN16
|
|
50
|
2"
|
43
|
170
|
125
|
86
|
160
|
4-18
|
70
|
159
|
50
|
45
|
|
65
|
2-1/2"
|
46
|
170
|
145
|
102
|
160
|
4-18
|
77
|
168
|
50
|
45
|
|
80
|
3"
|
46
|
170
|
160
|
117
|
160
|
4-18
|
8-18
|
84
|
175
|
50
|
45
|
|
100
|
4"
|
52
|
170
|
180
|
138
|
160
|
8-18
|
106
|
195
|
50
|
45
|
|
125
|
5"
|
56
|
170
|
210
|
166
|
160
|
8-18
|
118
|
210
|
50
|
45
|
|
150
|
6"
|
56
|
170
|
240
|
192
|
160
|
8-22
|
135
|
225
|
50
|
45
|
|
200
|
8"
|
60
|
260
|
295
|
243
|
280
|
8-22
|
12-22
|
170
|
265
|
70
|
70
|
|
250
|
10"
|
68
|
260
|
350
|
355
|
303
|
280
|
12-22
|
12-26
|
204
|
267
|
70
|
70
|
|
300
|
12"
|
78
|
260
|
400
|
410
|
355
|
280
|
12-22
|
12-26
|
235
|
335
|
70
|
70
|
|
350
|
14"
|
78
|
275
|
460
|
470
|
400
|
280
|
16-22
|
16-26
|
270
|
397
|
122
|
106
|
|
400
|
16"
|
102
|
275
|
515
|
525
|
455
|
320
|
16-26
|
16-30
|
300
|
435
|
122
|
106
|
|
450
|
18"
|
114
|
275
|
565
|
586
|
500
|
320
|
20-26
|
20-30
|
344
|
485
|
122
|
106
|
|
500
|
20"
|
127
|
275
|
620
|
650
|
561
|
320
|
20-26
|
23-33
|
366
|
515
|
165
|
157
|
|
600
|
24"
|
154
|
310
|
725
|
770
|
660
|
280
|
20-30
|
20-36
|
430
|
620
|
165
|
157
|
|
700
|
28"
|
165
|
398
|
840
|
840
|
753
|
370
|
24-30
|
24-36
|
480
|
670
|
165
|
157
|
|
800
|
32"
|
190
|
398
|
950
|
950
|
880
|
370
|
24-33
|
24-39
|
525
|
805
|
800
|
150
|
|
900
|
36"
|
203
|
410
|
1050
|
1050
|
977
|
370
|
28-33
|
29-39
|
585
|
915
|
800
|
150
|
|
1000
|
40"
|
216
|
410
|
1160
|
1170
|
1077
|
420
|
28-36
|
28-42
|
640
|
995
|
800
|
150
|
|
1200
|
48"
|
254
|
410
|
1380
|
1390
|
1177
|
420
|
32-39
|
32-48
|
755
|
1170
|
800
|
150
|

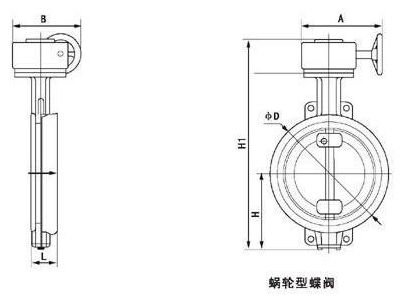

D371F蝸輪氟橡膠蝶閥結構圖紙：
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
